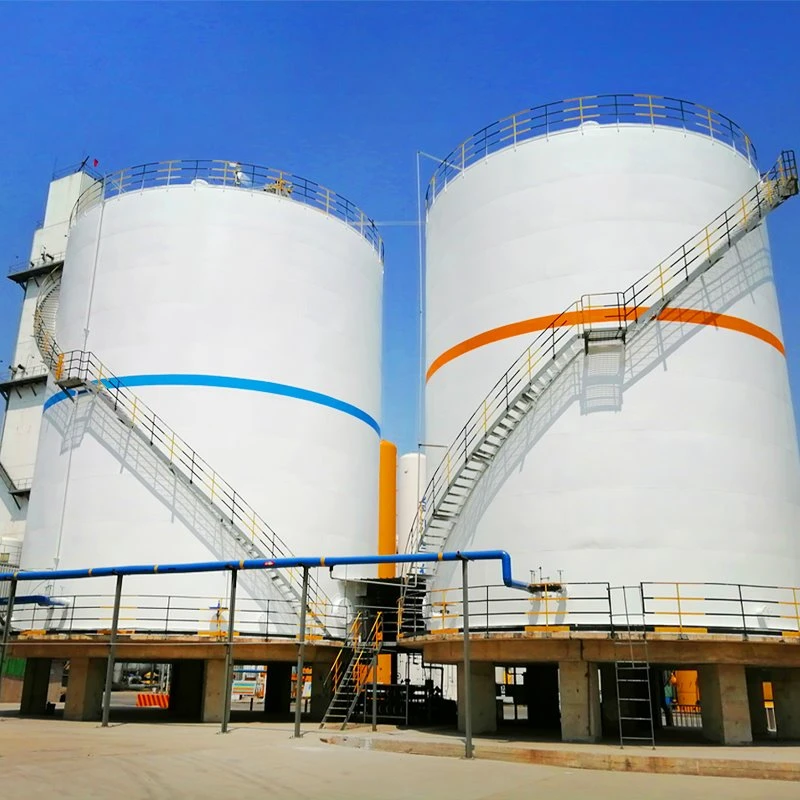

Tanc Storio gwaelod-ar waelod fflat
Rhagymadrodd
Mae tanciau storio gwaelod gwastad yn longau diwydiannol mawr sydd wedi'u hangori i sylfeini concrit ar gyfer storio hylif swmp, gan gynnig effeithlonrwydd cyfaint uchel a chyfyngiant dibynadwy ar gyfer petrolewm, dŵr a chemegau.
Manylebau Cynnyrch
|
Paramedr Technegol |
Manyleb / Ystod |
|
Cynhwysedd Storio Enwol |
100 m ^ 3 i 50,000 m ^ 3 (Cyfluniadau diamedr ac uchder personol) |
|
Pwysedd Dylunio / Pwysedd Gweithredu |
Atmosfferig i bwysedd mewnol isel (hyd at 18 kPa fesul API 650) |
|
Cyfansoddiad Deunydd |
ASTM A36, A516 Gr. 70 Dur Carbon, neu Dur Di-staen 304/316L |
|
Trwch Plât Cragen |
6 mm i 50 mm (Trwch amrywiol wedi'i ddylunio yn seiliedig ar ben hydrostatig) |
|
Dangosyddion Defnydd Ynni Allweddol |
System storio goddefol; pympiau trosglwyddo ategol: 15 kW i 110 kW (VFD-wedi'i reoli) |
|
Amrediad Tymheredd Dylunio |
-40 gradd C i +100 deg C (Coiliau inswleiddio a gwresogi ar gael) |
Technolegau Craidd
Optimeiddio Dyluniad Hydrostatig:Wedi'i beiriannu gan ddefnyddio dadansoddiad elfennau meidraidd (FEA) i gyfrifo trwch cragen a gwrthiant llwyth gwynt / seismig yn gywir yn unol â safonau API.
Sylfeini Modrwy Flynyddol Uwch:Dyluniadau platiau gwaelod wedi'u peiriannu'n fanwl gywir sy'n cynnwys platiau cylch anwlar i drin y crynodiadau straen mwyaf yn y gragen-i-uniad gwaelod.
Systemau Canfod Gollyngiadau Integredig:Ffurfweddiadau gwaelod dwbl dewisol wedi'u cyfarparu â sianeli monitro rhyng-raniadol ar gyfer canfod cyfaddawd cyfyngiant eilaidd ar unwaith.
Cyfansoddiad Cydran Allweddol
Strwythur y Cragen a'r To:Platiau dur silindrog aml-gwrs gyda thoeau côn sy'n cynnal eu hunain, toeau cromen, neu doeau arnofiol mewnol/allanol.
Plât Gwaelod a Rhyngwyneb Sylfaen:Platiau gwaelod wedi'u weldio ar lethr neu fflat sy'n gorffwys ar waliau crwn o dywod neu goncrit wedi'u cywasgu ag olew â-amddiffyniad cathodig.
Nozzles a Manways:Mewnfa fflans, allfa, gorlif, draen, a ffroenellau mesurydd lefel wedi'u hadeiladu'n llym i safonau ASME B16.5.
Gosodiadau Mynediad a Diogelwch:Grisiau troellog, trawstiau gwynt canolraddol, rheiliau llaw to, a systemau ysgolion mewnol / allanol sy'n cydymffurfio â chodau diogelwch OSHA.
Egwyddor Gweithio
Mewnlif Hylif Swmp a Dosbarthiad Hydrostatig:Mae'r cynnyrch yn mynd i mewn i'r tanc trwy ffroenellau mewnfa flanged, gan ddosbarthu'n gyfartal ar draws cyfaint y llong lle mae pwysedd hydrostatig yn dosbarthu tuag allan yn erbyn y gragen ddur wedi'i hatgyfnerthu.
Awyru a Blancedu Atmosfferig:Mae'r system to yn rheoli anweddau sydd wedi'u dadleoli yn ddiogel trwy-falfau rhyddhad gwactod (PVRV) neu systemau blanced nwy anadweithiol i atal gor-bwysedd neu wactod rhag cwympo.
Cylchrediad Mewnol a Rheolaeth Thermol:Ar gyfer -hylifau sy'n sensitif i dymheredd, mae coiliau gwresogi mewnol neu inswleiddiad allanol yn cynnal gludedd hylif ac yn atal crisialu neu rewi.
All-lif a Draeniad Rheoledig:Mae'r cynnyrch yn cael ei dynnu o sympiau gwaelod neu gysylltiadau ffroenell lefel isel gan ddefnyddio pympiau trosglwyddo allanol gallu uchel, tra bod platiau gwaelod ar oleddf yn hwyluso draeniad cyflawn a glanhau arferol.
OEM / Opsiynau Addasu
Cyfluniadau To:To côn sefydlog, to cromen, to arnofio mewnol (IFR), neu opsiynau dylunio to arnofio allanol (EFR).
Leininau a Haenau Mewnol:Systemau leinin epocsi, ffenolig neu polywrethan perfformiad uchel wedi'u dewis yn ôl cyrydol cemegol sydd wedi'i storio.
Inswleiddio Thermol:Siacedi inswleiddio rockwool neu polywrethan wedi'u diogelu â dalennau cladin alwminiwm neu ddur galfanedig.
Dogfennaeth Defnyddiwr:Cwblhau coflenni gwneuthuriad, adroddiadau cyfrifo strwythurol, mapiau weldio, a llawlyfrau gweithredu a ddarperir yn Saesneg, Sbaeneg, Ffrangeg neu Almaeneg.
Tystysgrifau Cynaliadwyedd Deunydd ac Amgylcheddol
Systemau Rheoli Allyriadau:Yn meddu ar doeon arnofiol neu gysylltiadau uned adennill anwedd (VRU) i leihau allyriadau cyfansawdd organig anweddol (VOC) i'r atmosffer.
Adeiladu Dur Ailgylchadwy:100% carbon ailgylchadwy a deunyddiau dur di-staen yn sicrhau cylch bywyd cylchol ar ddiwedd cyfnod gweithredu'r tanc.
Gweithgynhyrchu Gwyrdd:Mae cyfleusterau saernïo yn gweithredu o dan ganllawiau ISO 14001, sy'n cynnwys-peiriannau torri ynni-effeithlon a phrotocolau trin wyneb ecogyfeillgar.
Pecynnu a Logisteg
Cyn-Ffurfio a Chludo Cydran:Mae platiau cregyn, paneli to, ac elfennau adeileddol wedi'u-torri, eu rholio, a'u bwndelu i mewn i raciau fflat gradd allforio neu agor-cynwysyddion uchaf ar gyfer llongau rhyngwladol.
Amser Arweiniol Cynhyrchu a Chyflenwi:8 i 16 wythnos yn dibynnu ar gyfaint y tanc, cymhlethdod y dyluniad, a gofynion amserlennu'r safle.
Telerau Cludo:Telerau contract FOB, CIF, DDP, neu un contractwr Peirianneg, Caffael ac Adeiladu (EPC) sydd ar gael yn fyd-eang.
Cwestiynau Cyffredin
C: Pa godau dylunio ydych chi'n eu dilyn ar gyfer gweithgynhyrchu tanciau storio gwaelod fflat?
A: Mae ein tanciau wedi'u peiriannu a'u gwneud yn unol â safonau API 650 (Tanciau wedi'u Weldio ar gyfer Storio Olew), API 620, ac AWWA D100.
C: Sut ydych chi'n delio â chludo a chodi safle ar gyfer tanciau capasiti mawr?
A: Mae platiau cregyn, paneli to, a chydrannau strwythurol yn cael eu torri ymlaen llaw, eu rholio, a'u bwndelu i gynwysyddion allforio safonol neu raciau fflat. Rydym yn darparu pecynnau peirianneg codi safle cyflawn, gan gynnwys anfon criwiau weldio ardystiedig ac arolygwyr ansawdd maes i'w cynnal ar y safle, weldio awtomatig, a phrofion hydrostatig trwyadl yn unol â chanllawiau API.
C: Pa haenau gwrth-cyrydiad sy'n cael eu rhoi ar arwynebau mewnol sy'n storio cemegau ymosodol?
A: Rydym yn cymhwyso leinin tanciau ffenolig amlhaenog aml-haen, ester finyl, neu ffenolig sy'n cyfateb yn benodol i briodweddau cemegol a thymheredd eich cynnyrch sydd wedi'i storio.
C: A oes systemau canfod dwbl gwaelod neu ollyngiad ar gael ar gyfer diogelwch amgylcheddol?
A: Ydw. Rydym yn cynnig -dyluniadau gwaelod dwbl gyda phorthladdoedd monitro canfod gollyngiadau rhyng-stitaidd i fodloni mandadau cyfyngu amgylcheddol a rheoleiddiol llym.
C: Beth yw'r amserlen nodweddiadol ar gyfer gweithgynhyrchu a chodi tanc storio 10,000 m3?
A: Mae cyfanswm gweithrediad y prosiect, o gymeradwyo dyluniad peirianyddol a chyn-gwneuthuriad i-godi ar-safle a phrofi{{{}}yn amrywio o 12 i 20 wythnos.
C: A ydych chi'n darparu cyfrifiadau llwyth seismig a gwynt ar gyfer lleoliadau daearyddol penodol?
A: Ydw. Mae ein peirianwyr strwythurol yn gwneud-cyfrifiadau llwyth gwynt seismig a lleol penodol i safleoedd i sicrhau bod y tanc yn gwrthsefyll eithafion amgylcheddol rhanbarthol.
C: Pa brofion rheoli ansawdd sy'n cael eu perfformio ar welds y tanc?
A: Rydym yn cynnal profion blwch gwactod 100% ar blatiau gwaelod, profion gronynnau magnetig ar weldiau ffiled, a phrofion radiograffig (RT) ar weldiadau casgen cragen yn unol â gofynion API.
C: Pa warant a ddarperir ar gyfer cywirdeb strwythurol ac atal gollyngiadau?
A: Rydym yn darparu gwarant strwythurol 3-blynedd cynhwysfawr sy'n cwmpasu dyluniad, cywirdeb deunydd, a pherfformiad weldio a godwyd yn y maes.
